高压钴酸锂正极极片

展示价格为20cm*20cm单面极片价格，单面面载量的标准样品有1.0 mAh/cm²、2.0 mAh/cm²、3.0 mAh/cm²、4.0 mAh/cm²、5.0 mAh/cm² 5种梯度可选。具体规格参数见表1，如有需求，可微信小程序（理伏能源）或电话联系预定。其余面载量需定制。

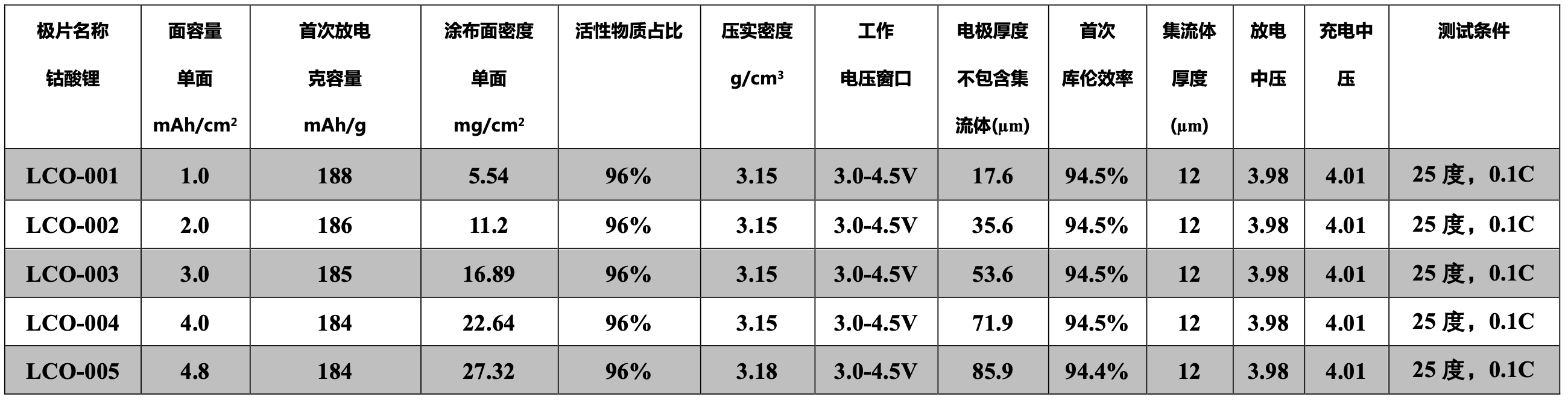

表1： 高电压钴酸锂极片具体参数表

商品详情：

     1980年，任职在牛津大学的John B. Goodenough研究组发现了钴酸锂作为嵌入式电极的用途，因其较高的工作电压（相比于TiS₂高1倍）和较高的可逆循环稳定性，成为第一代商业化锂离子电池的正极材料。钴酸锂(LiCoO₂)为αNaFeO₂型层状结构,属六方晶系,Rm空间群,6c位上的O-按ABC叠层立方堆积排列,3a位的Li⁺和3b位的Co³⁺分别交替占据O-八面体孔隙,呈层状排列。晶格参数为:a=0.2814nm,c=1.4052nm。

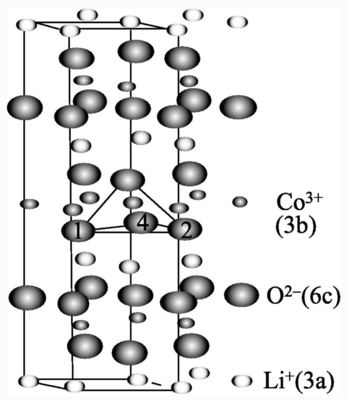

钴酸锂材料的结构图

      钴酸锂（LiCoO₂）材料完全脱锂后的理论克容量为274 mAh/g，真密度高达5.1 g/cm³，压实密度可达4.2 g/cm³，在体积能量密度方面有明显优势，因此是消费类电池的主流正极材料。钴酸锂电池工作的电压决定着全电池的放电比容量和放电平台，如提高充电上限电压可以使钴酸锂脱出更多的Li⁺参与电化学反应，将钴酸锂充电上限电压从4.2 V提高到4.5 V，放电比容量从140 mAh/g提升到185 mAh/g，放电平台从3.70 V提升到3.89 V。提高钴酸锂充电上限电压是提升电池能量密度有效的方法之一，当前已有4.6 V和4.7 V钴酸锂材料的研究报道。

钴酸锂电极充放电反应方程式：LiCoO₂——Li_1-xCoO₂+xLi+xe^-

以下为本钴酸锂电极的相关参数：

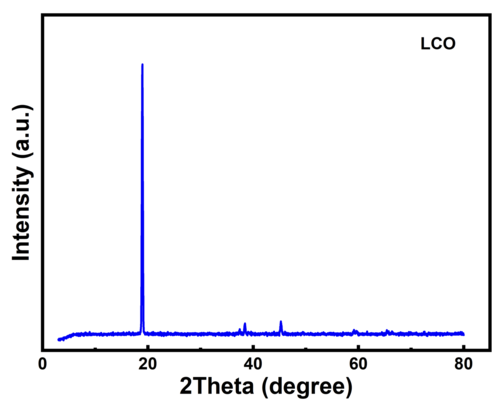

钴酸锂电极的XRD衍射谱图
